ASTM A53 الجدول 10 أنابيب الفولاذ الغلاف الجلماني المغمور بالحر مع النهايات العادية St40
تفاصيل المنتج
أنبوب فولاذي
,أنبوب فولاذي خفيف
معلومات الإنتاج : مواصفات أنابيب الصلب A53 المتفجرات من مخلفات الحرب
أ/SA53
مصادر القدرة النووية 1/4″ – 30″
الجداول من 10 إلى 160، STD، XH وXXH
أنبوب أستم A53(يُشار إليه أيضًا باسم أنبوب ASME SA53) مخصص للتطبيقات الميكانيكية وتطبيقات الضغط، كما أنه مقبول أيضًا للاستخدامات العادية في خطوط البخار والمياه والغاز والهواء. إنها مناسبة لعمليات اللحام والتشكيل التي تتضمن اللف والثني والتشفيه، مع مراعاة مؤهلات معينة.
تخزن منتجات الأنابيب الأمريكية مجموعة كاملة من الأنابيب A53 (أنابيب SA53) في:
- الصف ب
- NPS بقطر ¼ بوصة إلى 30 بوصة
- الجداول من 10 إلى 160، STD، XH وXXH
نِطَاق
تغطي أنابيب ASTM A53 أنابيب الجدار الاسمية (المتوسطة) غير الملحومة والملحومة باللون الأسود والمغلفنة بالغمس الساخن لللف والثني والتشفية وغيرها من الأغراض الخاصة وهي مناسبة للحام. الأنابيب الملحومة المستمرة ليست مخصصة للتشفيه. يجب ذكر الغرض الذي تم تصميم الأنبوب من أجله عند الطلب.
هل تبحث عن خدمات محددة في مرحلة ما بعد الإنتاج؟
المواد والتصنيع
يتم تصنيع الفولاذ لكل من الأنابيب الملحومة وغير الملحومة من خلال واحدة أو أكثر من العمليات التالية: الموقد المفتوح، الفرن الكهربائي، أو الأكسجين الأساسي. يجب أن تتم معالجة وصلة اللحام للأنبوب الملحوم بالمقاومة الكهربائية من الدرجة B بالحرارة بعد اللحام.
المتطلبات الكيميائية
| اكتب س (سلس) |
النوع ه | النوع ف | ||||||
| (كهربائي- مقاومة ملحومة) |
(فرن- الأنابيب الملحومة) |
|||||||
| الصف أ | الصف ب | الصف أ | الصف ب | الصف أ | ||||
| الكربون كحد أقصى. % | 0.25 | 0.30 | 0.25 | 0.30 | 0.3 | |||
| المنغنيز٪ | 0.95 | 1.2 | 0.95 | 1.2 | 1.2 | |||
| الفوسفور، الحد الأقصى. % | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |||
| الكبريت، الحد الأقصى. % | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | |||
| النحاس، الحد الأقصى٪ | 0.40 | 0.40 | 0.40 | 0.40 | 0.4 | |||
| النيكل، الحد الأقصى. % | 0.40 | 0.40 | 0.40 | 0.40 | 0.4 | |||
| الكروم، الحد الأقصى. % | 0.40 | 0.40 | 0.40 | 0.40 | 0.4 | |||
| الموليبدينوم، الحد الأقصى. % | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
| الفاناديوم، الحد الأقصى. % | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | |||
الجلفنة بالغمس الساخن
يضع معايير لطلاء الأنابيب بالزنك من الداخل والخارج من خلال عملية الغمس الساخن. يجب ألا يقل متوسط وزن الطلاء عن 1.8 أونصة. لكل قدم مربع وما لا يقل عن 1.6 أوقية. لكل قدم مربع.
الاختلافات المسموح بها في سمك الجدار
يجب ألا يزيد الحد الأدنى لسمك الجدار في أي نقطة عن 12.5% تحت سمك الجدار الاسمي المحدد.
الاختلافات المسموح بها في الأوزان لكل قدم
زائد أو ناقص 10%
الاختلافات المسموح بها في القطر الخارجي
يجب ألا يختلف القطر الخارجي في أي نقطة عن المعيار المحدد أكثر من:
| لـ NPS 1 1/2 والأحجام الأصغر | لـ NPS 2 والأحجام الأكبر | |||||
| 1/64″ | 1/32" تحت | 1% انتهى | 1% تحت | |||
متطلبات الشد
| ملحومة ومقاومة كهربائية | ملحومة مستمرة | |||
| الصف أ | الصف ب | |||
| قوة الشد، دقيقة، رطل لكل بوصة مربعة | 48000 | 60.000 | 45000 | |
| قوة الخضوع، دقيقة، رطل لكل بوصة مربعة | 30.000 | 35000 | 25000 | |
عدد الاختبارات المطلوبة
ملحومة بالمقاومة الكهربائية وغير الملحومة - الثني والتسطيح والشد على طول أنبوب واحد من كل مجموعة بطول 500 أو أقل من الحجم. اللحام المستمر - الانحناء، التسطيح، الشد
| NPS 1 1/2 وأصغر | NPS 2 وأكبر | |
| واحد / 25 طن | واحد / 50 طن |
الاختبار الهيدروستاتيكي
يتم تحديد ضغوط اختبار الفحص الهيدروستاتيكي للأنابيب العادية والأنابيب الملولبة والمزدوجة. يجب الحفاظ على الضغط الهيدروستاتيكي لمدة لا تقل عن 5 ثوانٍ لجميع أحجام الأنابيب الملحومة الملحومة والمقاومة الكهربائية.
الاختبارات الميكانيكية المحددة
اختبار الشد - مطلوب عرضيًا على المتفجرات من مخلفات الحرب لـ NPS 8 والكبيرة. اختبار الإرسال (بارد) — STD وXS-NPS 2 وتحت XXS-NPS 1 1/4 وتحت.
| درجة الانحناء | قطر الماندرل | ||
| للاستخدامات العادية A53 | 90 | 12 × قطر الاسم. من الأنابيب | |
| لإغلاق اللف | 180 | 8 × قطر الاسم. من الأنابيب |
اختبار التسطيح - NPS 2 وأكبر STD وXS. (غير مطلوب لأنبوب XXS.)
الأطوال
| الوزن القياسي | |
| فردي عشوائي — 16′ – 22′. 5% قد تكون موصلات. إذا كانت النهايات عادية - 5% قد تكون 12'-16'. | |
| عشوائي مزدوج - أقصر طول 22 بوصة، الحد الأدنى لمتوسط الطلب 35 بوصة. | |
| قوية للغاية ومزدوجة القوة للغاية | |
| عشوائي واحد - 12'-22'. 5% قد تكون 6'-12'. | |
| عشوائي مزدوج (XS وأخف) - أقصر طول 22 بوصة، الحد الأدنى لمتوسط الطلب 35 بوصة. | |
| أطوال أطول من عشوائية واحدة مع سمك جدار أثقل من XS خاضع للتفاوض. | |
العلامات المطلوبة على كل طول
(على العلامات المرفقة بكل حزمة في حالة الأنابيب المجمعة)
| ملفوفة أو مختومة أو مطبوعة بالستينسيلا (المصنعون خيار) |
| اسم العلامة التجارية للشركة المصنعة |
| نوع الأنابيب، الملحومة المستمرة، الملحومة بالمقاومة الكهربائية A، الملحومة بالمقاومة الكهربائية B، غير الملحومة A، غير الملحومة B، XS لمزيد من القوة، XXS لمضاعفة القوة الإضافية. |
| أستم 53 |
| طول الأنبوب |
معلومات عامة
| الوصلات - التعامل المطبق بإحكام. وصلات، 2 بوصة وأصغر حجمًا، وأحجام أخرى مدببة. | |
| حماية الخيط - يتم تطبيقه على الأنابيب مقاس 4 بوصات وأكبر. | |
| إنهاء النهاية (ما لم ينص على خلاف ذلك) — | |
| STD أو XS، أو سمك الجدار أقل من 0.500 بوصة (باستثناء XXS): عادي ومشطوف | |
| جميع سماكات الجدار XXS التي تزيد عن 0.500 بوصة: قطع مربعة ذات نهاية عادية. | |

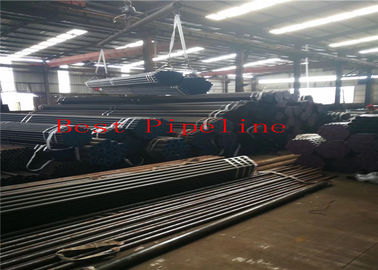

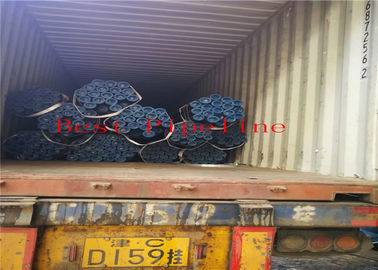

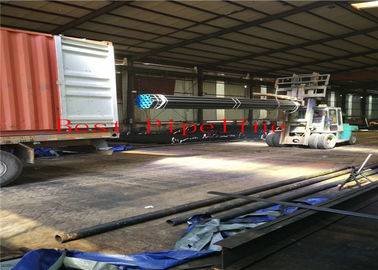

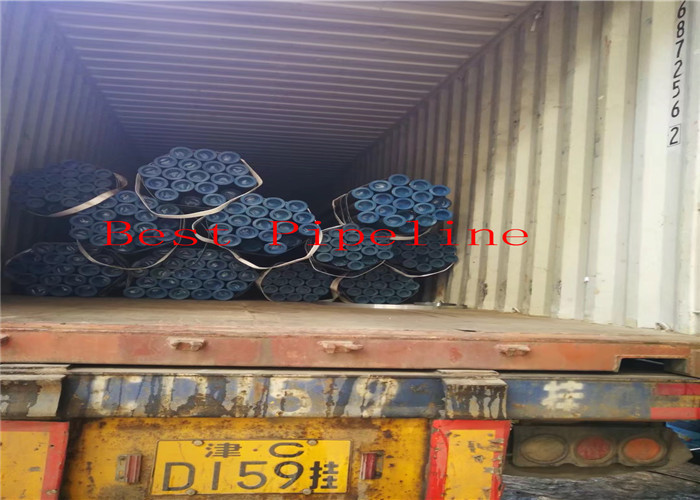

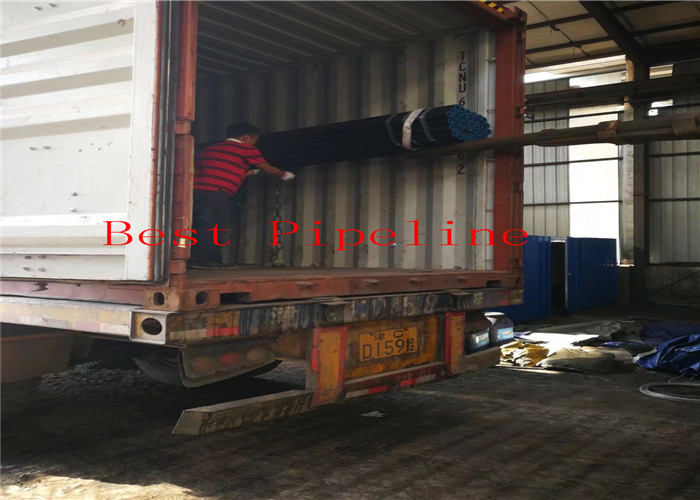

صور أنابيب الصلب A53 المتفجرات من مخلفات الحرب
-
